Abri météorologique

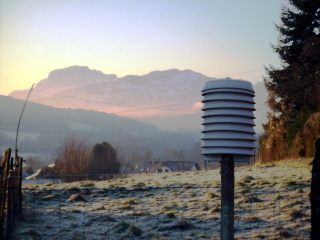

         L'abri météorologique :



Est une construction légère destinée à accueillir des capteurs et des instruments de mesure météorologique et à les protéger des effets parasites de l'environnement.
L'abri météorologique peut être en bois mais aussi composé de matériaux plastiques.

abri météorologiqueabri météorologique                                                              (Photo:Thomas LENHARDT)

Détecteur de foudre

Le détecteur de foudre est composé de 4 parties:

  1. Un couple d'antennes pour réceptionner les signaux électromagnétiques emmis par les décharges électriques de la foudre
  2. Un amplificateur qui reçoit et amplifie les signaux.
  3. Un GPS qui permet l'horodatage très prècis des signaux(précision inférieur à 100 nanoseconde)
  4. Un controlleur qui reçoit les différents données et les envoi vers le serveur de Blitzortung.



blitzortung détecteur de foudre red détecteur de foudre blitzortung ampli



Les données de l'ensemble du réseau sont traitées par un serveur central et les données brutes sont ensuite disponible à l'ensemble des participants.

Le traitement de ces données permet de vous fournir des informations de ce type MonDétecteur foudre



Je vous invite à visiter le forum http://www.blitzortung.fr pour plus d'informations.

Vantage pro 2

Station météorologique Vantage Pro 2 6152EU+Ventilation diurne



La console intègre également des sondes de température, d'humidité et de pression barométrique. Elle peut aussi calculer différentes variables comme l'indice de refroidissement éolien, l'Humidex l'évapotranspiration (capteur solaire obligatoire), etc...La console de la station météo Vantage Pro 2 peut être alimentée par trois piles de type LR14 (non incluses) ou avec l'adaptateur secteur 220 V fourni avec la station. Son large écran permet de visualiser l'ensemble des données météorologiques et de les visualiser sous forme de graphiques.





Alimentation :L'alimentation du bloc de capteurs est assurée par un panneau solaire et est secourue par une pile au lithium. Le système de transmission des données est composé d'une carte logique plus performante située maintenant sur le coté de la station facilitant l'accès à la pile et aux connexionsEncore plus de précision avec la ventilation active:Par son flux d'air, l'hélice renouvelle de façon continue l'air dans la chambre de capteurs. La ventilation active permet d'avoir des mesures plus précises et instantanées donc plus représentatives de l'air environnant la station. Elle minimise les effets pervers des abris classiques tel que : pour le capteur de température une surestimation due aux effets du rayonnement solaire et une mesure faussée pour le capteur d'humidité lors de la formation d'un point de rosée créant de la condensation à l'intérieur de l'abri. La ventilation active est donc indispensable pour avoir des conditions de précision optimales.




Capteurs météorologique :

Le bloc de capteurs est composé d'un collecteur de pluie, d' un thermomètre, d'un hygromètre et des capteurs de vitesse et direction du vent avec un câble de 12 m ainsi qu'un panneau solaire pour assurer l'alimentation autonome. Les capteurs d'humidité et de température sont installés à l'intérieur de l'abri blanc ventilé de manière passive et active.






Les augets du pluviomètre sont maintenant recouverts d' aluminium et un kit fourni permet de configurer la précision du collecteur de pluie en 0,01"(0,254mm) où en unités métriques (0,2mm).










Système de transmission radio :La portée radio est d'environ 300 m à l'extérieur en champs libre. La portée typique lorsqu'il y a des obstacles tels que des murs, arbres, feuillage est 30 à 120 m.
